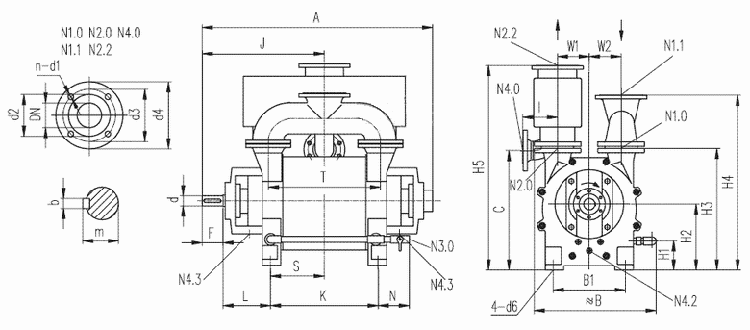

2BE1 202/203/252/253泵头安装尺寸

N1.0进气端法兰 　　N1.1连通管法兰　　 N2.0排气端法兰 N2.2分离器法兰 　　N3.0工作液接口 　　N4.0分离器排液口 N4.2冲洗、排液口 　N4.3泄漏液排放口

代号		A	B1	B	b	C	d	d6	F	H1	H2	H3	H4	H5	I	J
2BE1 202		975	340	700	14	580	50	24	82	127	315	590	840	985	170	507
2BE1 203		1095	340	700	14	580	50	24	82	127	315	590	840	985	170	567
2BE1 252		1225	465	800	20	750	70	28	105	148	400	755	1030	1245	170	630
2BE1 253		1375	465	800	20	750	70	28	105	148	400	755	1030	1245	170	705
代号		K	L	m	N	S	T	W1	W2	N3.0	N4.2	N4.3
2BE1 202		395	227	53.5	175	198	427	155	155	G1"	G3/4"	G3/4"
2BE1 203		515	227	53.5	175	258	547	155	155	G1"	G3/4"	G3/4"
2BE1 252		525	263	74.5	200	263	570	215	215	G11/4"	G1"	G3/4"
2BE1 253		675	263	74.5	200	338	720	215	215	G11/4"	G1"	G3/4"
代号		DN	d1	d2	d3	d4	n	代号			DN	d1	d2	d3	d4	n
2BE1 202 2BE1 203	N1.0 N2.0	100	18	158	180	220	8	2BE1 252 2BE1 253		N1.0 N2.0	125	18	188	210	250	8
	N1.1 N2.2	125	18	188	210	250	8			N1.1 N2.2	150	22	212	240	285	8
	N4.0	80	18	132	160	200	8			N4.0	80	18	132	160	200	8
