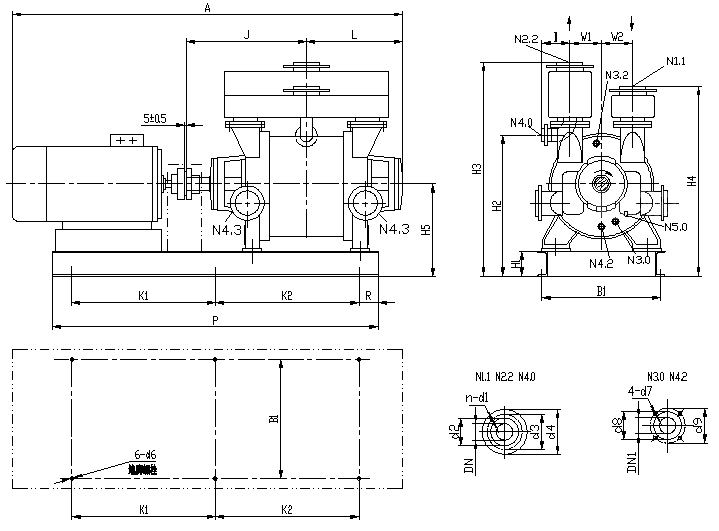

2BE1 303/305/306/353/355/356直联传动安装尺寸

N1.1连通管法兰　　 N2.2分离器法兰　　N3.0工作液接口 　　 N3.2填料函密封液接口　　　　　　　　　N4.0分离器排液口 N4.2冲洗、排液口 　N4.3泄漏液排放口　N5.0自动溢流阀

代号		A	B1	DN1	d6	d7	d8	d9	H2	H3	H4	H5	I	J	K1	K2
2BE1 303		2855	870	25	27	M12	68	85	1025	1560	1385	675	205	875	1050	1050
2BE1 305/306		3208	870	25	27	M12	68	85	1025	1560	1385	675	205	930	1225	1225
2BE1 353		3265	990	32	27	M12	78	100	1240	1880	1680	870	245	955	1185	1185
2BE1 355/356		3580	990	32	27	M12	78	100	1240	1880	1680	870	245	1025	1270	1270
代号		L	P	R	W1	W2	N3.2	N4.3
2BE1 303		705	2380	140	230	230	G1/2"	G1/2"
2BE1 305/306		760	2750	150	230	230	G1/2"	G1/2"
2BE1 353		790	2670	150	285	285	G1/2"	G1/2"
2BE1 355/356		860	2840	150	285	285	G1/2"	G1/2"
代号		DN	d1	d2	d3	d4	n	代号			DN	d1	d2	d3	d4	n
2BE1 303 2BE1 305 2BE1 306	N1.1 N2.2	200	22	268	295	340	8	2BE1 353 2BE1 355 2BE1 356		N1.1 N2.2	250	22	320	350	395	12
	N4.0	100	18	158	180	220	8			N4.0	125	18	188	210	250	8
